개요

PA 시스템의 PA는 PUBLIC ADDRESS의 약어로서 많은 사람들에게 정보(의사)를 전달한다는 의미로 방송시스템을 의미한다.
PA 시스템은 1대 다수의 정보전달을 행하는 방법으로 한정된 범위의 사람과 공간을 대상으로 하는 것이라 할 수 있다.
대단위 주거시설, 공공시설, 교통 항공시설, 빌딩, 상업시설 등에 꼭 필요한 필수적인 시설물로서 현대 정보산업사회에 없어서는 안될 분야이다.
PA 시스템은 지역적으로 그룹화하여 방송이 가능하고, 카세트 데크, CDP, MIC 등의 오디오 장비와 PC를 통한 비상방송, 안내방송, 음악방송이 가능하다. 또한 미리 녹음된 음성을 일정한 시간에 예약 방송하는 것이 가능하다.

SYSTEM의 구성요소

• Auto Brower : Rack System 내부에 발생하는 열을 자동 또는 수동으로 방출하는 기능
• Auto Charger : 교류 전원에 의해 축전지를 자동으로 충전하는 충전기
• Audio Distribution Amp : 채널의 입력 신호를 8채널의 출력으로 분배시켜 주는 분배기능
• Chime/Siren : 전자식 4음계 차임과 공습 경계 경보 사이렌을 발생시켜 주는 기능
• Emergency Mic Panel : 화재 발생시 수신반과 연동하여 자동경보 방송 및 긴급 유도 방송
• Monitor Panel : 파워 앰프의 동작상태를 모니터 스피커와 LED 레벨메타로 감지
• Matrix Unit : 화재발생시 수신반과 연동하여 발화층 및 직상층 등으로 비상방송 지역을 선택
• Power Amp : 출력 증폭
• Power Distributor : Rack에 장착된 기기들의 전원을 공급하는 기기
• Pre Amplifier : 마이크, 튜너, 데크, 보조입력, 차임 등의 신호를 믹싱
• Remote Relay : Speaker Selector, Logic Matrix와 연결하여 스피커 회로를 제어
• Speaker Selector : 여러 회로 스피커를 임의대로 선택, 필요에 따라 스위치로 전체 스피커 동작
• Terminal Board : Rack에서부터 외부에 결선되는 스피커, 리모트 앰프, 화재 수신반 등 회로선을 결선하는 기능

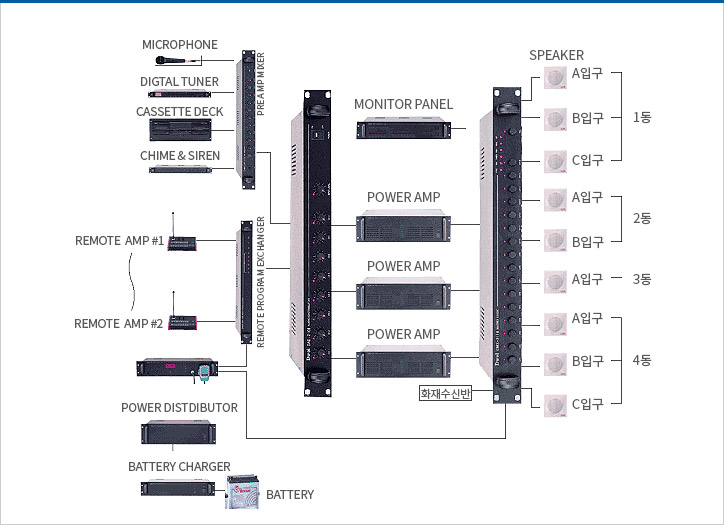

시스템 구성도
