개요

CCTV(Closed Circuit Television)시스템은 화상정보를 특정의 목적으로, 특정의 수신자에게 전달하는 시스템을 말한다. 이것은 원거리나 보이지 않는 영역의 관찰, 사람의 접근이 불가능한 환경하의 관찰 등과 영상 신호의 기록 재생, 행동 관찰 등의 목적으로 사용된다.
CCTV는 때로 Industrial Television의 약어인 ITV로 불리기도 하는데 방송 텔레비전 이외의 산업용, 교육용, 의료용, 방재용 및 사내의 화상정보 전달용 등으로 그 용도가 다양하며 특히 CCTV에 의한 화상정보 전송은 다른 데이터 전송이나 음성정보 전송에 비해 취급 정보량이 압도적으로 많아 현장의 분위기나 사람의 감정까지도 전송할 수 있는 장점이 있다.
CCTV는 기본적으로 피사체를 촬영하여 전기적 신호로 변환하는 촬상부, 이 전기 신호를 원거리에 전송하는 전송부 및 전송된 영상 신호를 재생 표시하는 영상처리부의 3개 부분으로 구성되는데, 최근엔 여기에 DVR을 부가하는 경향이 높아지고 있다. 텔레비전 방식으로는 방송 텔레비전 방식에 준거하는 것이 많으며 흑백화면에서 컬러화면의 것으로 옮겨가고 있다. 컬러 방식의 것에서는 NTSC, PAL 등의 표준 컬러 텔레비전 방식을 그대로 사용하는 것이 많으며, 최근엔 수평 주사선수가 1,125인 하이비전 방식을 채용해 고해상도를 얻도록 한 것도 나왔다. 또한 신호의 전송에는 종래엔 동축 케이블이 사용되고 있었으나 최근엔 고화질을 위한 광섬유 케이블로 대체되어 가기도 하고 종래의 아날로그 방식으로부터 디지털 전송방식으로 전환해 가는 추세이다.

SYSTEM의 구성요소

촬상부

촬상부는 CCTV 카메라를 주체로 하는 것이며, 목적에 따라 선택할 카메라의 종류, 렌즈의 종류, 필터의 종류 등이 결정되고 다음에 이 카메라를 고정하기 위한 브라켓, 카메라 하우징 등이 필요하게 된다. 그 위에 카메라 본체, 렌즈계, 카메라와 피사체의 상호 위치 관계의 원격 제어가 필요할 경우에는 리모트 콘트롤에 필요한 주변 기기(PAN/TILT)를 카메라에 부속 시켜야 한다. 또 피사체에 대해서 특수한 조명이 필요한 경우에는 조명의 설치 및 이의 제어를 포함하여 고려한다.
촬상부는 단순히 카메라 본체만을 설치하는 것이 아니라 어떻게 피사체를 정확하고 확실하게 촬영할 것인가 하는 관점에서 부속 설비를 선정하고, 또 카메라 본체를 설치한 환경 조건으로부터 어떻게 보호할 것인가 하는 배려가 필요하며, 이것이 CCTV 시스템 전체의 좋고 나쁨을 결정하는 요인이 된다.

전송부

일반적으로 방송용, 산업용 모두 영상 신호를 전송하는 방식으로 케이블 등의 매체를 이용한 유선 방식과 공간 전파에 의한 VHF나 마이크로파대, 밀리파대 등을 이용한 무선 방식으로 크게 구별된다.
무선방식으로는 무선 ITV의 830~920MHz 대의 26CH과 광대역 TV 전송의 12GHz대가 현재 정부의 전파 행정상 이용이 인정되고는 있으나, 성능상의 문제나 이용 조건의 제한이 있기 때문에 대부분의 시스템이 유선방식으로 실시되고 있다.
유선방식에도 많은 방식이 있으나, 평형 케이블을 이용한 VIDEO BASE BAND(영상신호 그대로의 기본 대역)에 의한 전송방식이 중,단거리의 경우 가장 널리 보급되어 있다.

단말계 : 가입자설비로서 컨버터, 옥내분배기, TV 및 부가장치 등으로 구성된다

전송되어온 영상 신호를 수신 재생하는 기본적인 기능과 카메라를 제어 통제하는 기능, 화상을 기록-판독-보관하는 화상처리 기능을 갖고 있다.
일반적으로 영상 신호 재생을 위해 CRT를 사용한 모니터가 이용되고 있으나, 대형의 벽면 투사형 디스플레이도 채용되고 있으며, 화상처리 기능을 위해 기존의 아날로그 VIDEO TAPE을 이용한 VTR방식에서, 디지털 방식인
DVR(Digital Video Recording)방식으로 전환되고 있는 추세이다.

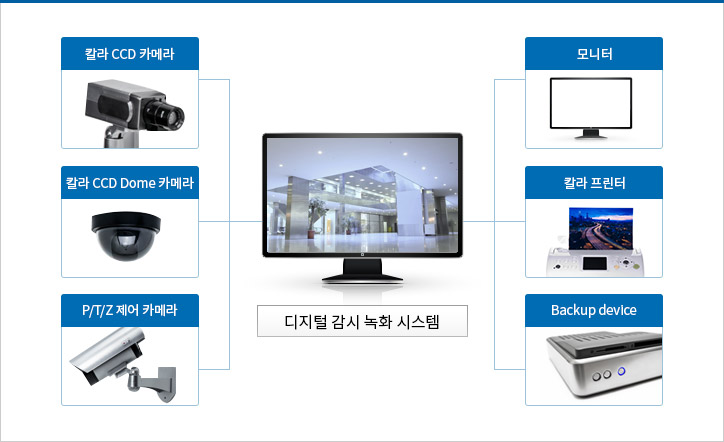

시스템 구성도
