개요

CATV는 케이블 텔레비전(Cable Television)의 약칭으로서 방송국에서 가입자에게 케이블을 통해 방송 프로그램을 전송하는 통신시스템을 말한다. 원래는 미국에서 난시청 지역 해소를 위해 고안되었던 시스템인데, 난시청이 있는 지역의 높은 곳에 공동 안테나를 설치하여 수신한 방송 전파를 동축케이블을 통해 각 가정에 분배하는 시스템을 말하는 것이다. 쌍방향 CATV의 경우 일반 공시청 TV 서비스와 달리 방송 응답 퀴즈, 앙케이트 등 시청자가 직접 방송에 참여하는 방송 서비스를 제공, 각종 데이터 베이스와 연결되어 홈뱅킹, 홈쇼핑, 방범, 방재 등의 서비스를 할 수 있다. CATV의 기본 구성은 크게 센터계, 전송계 및 단말계로 이루어 진다.

SYSTEM의 구성요소

센터계 : 수신점 설비, 헤드엔드, 방송 설비 및 기타 설비로 구성된다

수신점 설비
  • 안테나를 통해 수신된 공중파신호나 위성신호를 헤드엔드에 공급하는 기능이다.
  • 방송 신호 전송에 적합한 주파수 변환과 레벨 조정 기능을 갖는다.
  • 수신장치는 TV 복조기, FM 복조기로 구성되어 있으며, 각 수신신호는 분배 증폭기를 통하여 헤드엔드에 공급한다.
헤드엔드(Head End)
  • 헤드엔드는 CATV의 핵에 해당되는 구성요소로서 수신 안테나에서 수신한 각 채널의 방송 신호를 중간 주파수대로 변환하고, 영상 및 음성 레벨을 조정한 후 VHF로 재변환을 하여 각각의 신호들을 혼합 후 중계전송망(전송계)으로 송출하는 역할을 한다.
편집 및 송출 설비
  • 편집 설비는 방송 프로그램을 제작하기 위한 설비이고, 외부에서 공급된 프로그램을 검색하고 확인하기 위한 설비이다.
  • 송출 설비는 자체 제작한 프로그램이나 공급된 프로그램을 송출하기 위한 장치로 자동 송출 설비, VTR 등으로 구성된다.

전송계 : 중계 전송망으로 간선, 분배선, 간선증폭기, 분배증폭기 등으로 구성된다

헤드엔드에서 보내는 신호를 가입자의 단말까지 전달하는 기능을 가진 전송로를 말한다.
CATV 시스템의 규모, CATV 시스템의 적용대상 지형조건, 가입자의 배치나 분포 등에 의해 각각 가장 경제적인 전송망을 구성해야 하므로 일률적으로 결정되지 않는다.
구성(동축케이블 방식)
  • 간선(trunk)주간선과 간선으로 나누어지고, 헤드엔드로부터 송출된 신호를 서비스 구역 전역에 전송하기 위한 전송로 부문이다.
  • 분기선(bridge line)간선에서 분기되는 전송로 부문이다.
  • 분배선(distribution line)분기선에서 분기된 신호를 각 가입자에게 분배하기 위한 전송로 부문이다.
  • 인입선(drop line)분배선에서 가입자 인입단자에 이르기까지의 전송로 부문으로 10~30m 이내이다.
  • 간선증폭기(TA : Trunk Amplifier)헤드엔드로부터 나온 신호가 들어가는 간선의 일정한 간격마다 설치되는 증폭기로서 신호 손실을 보상하며 자동이득조정(AGC) 등의 기능을 갖는다.
  • 간선 분기증폭기(TBA : Trunk Bridge Amplifier)간선으로부터 분기하고 있는 분기선이 나오는 곳에 설치되는 중계 증폭기로 2개 또는 4개를 갖고 있어 효율적인 분배가 가능하다.
  • 분기증폭기(BA : Bridger Amplifier)분기선으로부터 분배선이 나오는 곳에 설치되는 중계 증폭기이고, 1대당 가입자 수가 80 전후이다.
  • 연장증폭기(EA : Extender Amplifier)분배선 또는 소규모 망에서 케이블 손실을 보상하여 전송로를 연장하여 주는 기능이다.
  • 분기기(T/O : Tap-Off)분배선으로부터 인입선에 신호를 송출하는 장치이고, 쌍방향화에 따라 분기 기능이외의 각종 기능을 가지며 연결되는 단말기 수에 따라 분기수가 결정된다.
  • 광 CATV인 경우는 디지털과 아날로그 전송 설비가 있으며 디지털 방식은 영상 신호와 음성 신호를 디지털화하며 광 신호로 변환하여 쌍방향 전송하며, 아날로그 방식은 FM 방식이 사용된다.
  • 전송망 구성은 동축 케이블 방식인 경우 Tree and Branch방식이 사용되고, 광 케이블 방식인 경우 Star방식이 사용된다.

단말계 : 가입자설비로서 컨버터, 옥내분배기, TV 및 부가장치 등으로 구성된다

단말계는 가입자 설비로서 컨버터, 홈 터미널, TV 수상기, PC 등과 외부에서의 이상전압 유입 방지를 위한 보안기 등으로 구성된다.
컨버터(Converter) : 채널 변환 기능, 부정 사용 방지를 위한 스크램블과 디스크램블 기능 및 원격제어 기능이다.
홈 터미널(Home terminal) : 쌍방향 어드레스블 변환기능 외에 방범, 방재 및 홈 쇼핑 등의 부가통신 서비스를 위한 인터페이스 기능을 갖는다.

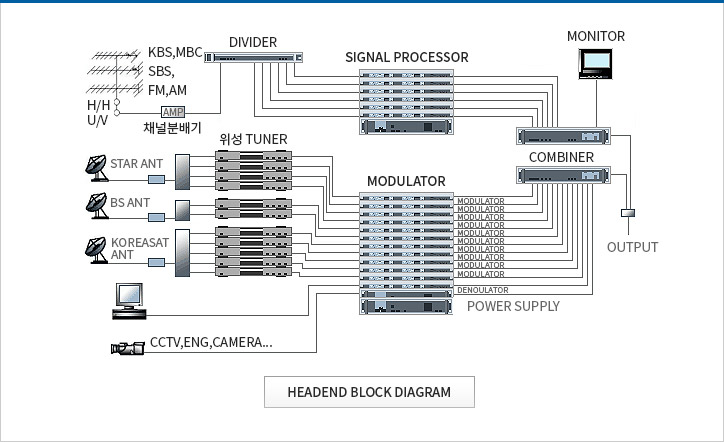

시스템 구성도

시스템 구성도 이미지
